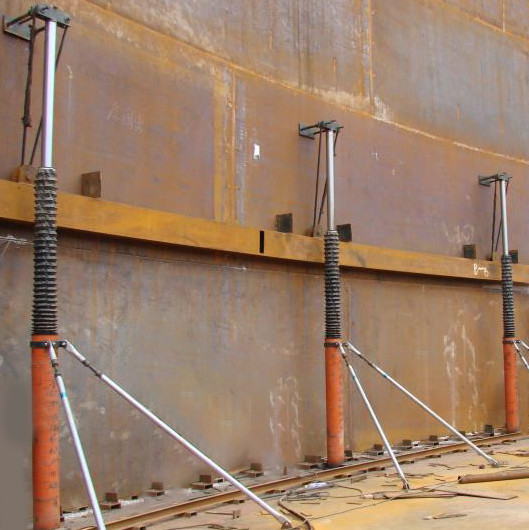

النظام الهيدروليكي المتقدم لإنشاء خزان

في الوقت الحاضر ، هناك ستة طرق بناء لبناء خزان التخزين الكبير: جاك هيدروليكي ، عمود مركزي ، عائم ، تحميل إلى الأمام ، تحميل ميكانيكي.النظام الهيدروليكي هو النظام الأكثر استخداما، والتي تتميز بالقدرة على التكيف واسعة ويمكن أن تطبق نظريا على أي خزان حجم؛ التحكم في العملية بسيطة وموثوقة وأقل تهديد..المرفق الهيدروليكي هو جزء مهم من نظام المرفق الهيدروليكي

هنا قائمة المحتوى:

• ما هي مكونات المنتج للجهاز الهيدروليكي؟

• ما هي خصائص وتطبيقات الجهاز الهيدروليكي؟

• ما هي خطوات بناء الجهاز الهيدروليكي؟

ما هي مكونات المنتج للجهاز الهيدروليكي؟

وحدة واحدة تشمل

• 1 مجموعة x محطة مضخة الطاقة: إمدادات الطاقة الهيدروليكية ، قوة المحرك 4KW ، التدفق الاسمي حوالي 15l / min.

• 5 مجموعات × أسطوانة الرفع: 25 طنًا (20 طنًا ، 100٪) (بما في ذلك مكونات جهاز الرفع الهيدروليكي) كابلات الصلب ، جهاز الدعم ، عصا السحب ، إلخ)

• 5 مجموعات x نظام أنابيب النفط:إن بناء خزان واحد يحتاج إلى نظام تحكم واحد للاستدراج. يتضمن كل نظام تحكم للاستدراج:

• 1 مجموعة x أجهزة التحكم الكهربائية وألواح التحكم:

كل مجموعة تتضمن:

• 1 صندوق تحكم مركزي لتحكم PLC،

• 1 خزانة مصدر الطاقة ((مع نظام تحكم زر الضغط المركزية ونظام تحكم PLC التلقائي أو جهاز تحكم يعمل بمجموعة واحدة.

ما هي خصائص وتطبيقات الجهاز الهيدروليكي؟

• التطبيق

1المقبس الهيدروليكي يستخدم بشكل رئيسي في بناء الخزان الرأسي من أعلى إلى أسفل

2ويمكن استخدامه أيضاً لرفع أو رفع قطعة عمل ضخمة

• الخصائص

1يتكون نظام الجهاز الهيدروليكي من محطة مضخة هيدروليكية، أسطوانات، أسلاك فولاذية، والسكتات الدماغية. سهلة التثبيت والتشغيل.

2يستخدم نظام الرفع الهيدروليكي التحكم المركزي لـ PLC للتعامل مع الرفع. يتم تجهيز كل مجموعة طاقة بجهاز ميزان مساعد لضمان دقة الرفع في وقت واحد.

3محطة مضخة القرص الهيدروليكي لديها التحكم اليدوي الإضافي والتحكم المركزي نموذجين للعمل. يمكن ضبط الأسطوانة لرفعها بشكل منفصل أو لرفعها مع العديد من الآخرين في مجموعة واحدة،ويمكن أيضا دمج المجموعات المتعددة لرفع الوصول إلى دقة أفضل وتأثير لحام أفضل;

4جميع الأسطوانات مع صمام السلامة. يمكن قفل تلقائيًا لتجنب إسقاط الأسطوانة / الخزان حتى في حالة إيقاف الطاقة ، خرق خرطوم الضغط العالي ، انفجار.

5.الأسطوانة مع خرطوم ضغط عالي واحد لتجنب تسرب النفط التي تحدث عادة من قبل الخراطيم المتعددة التقليدية.

6مسار السائل الهيدروليكي هو 1475mm، والتي يمكن أن تلبي كل قذيفة حلقة مع 2500 لوحة رفع خطوة واحدة. تقليل كبير من مضيعة الوقت؛

7.الأسطوانة الهيدروليكية الارتفاع الأساسي هو 2050mm، والتي يمكن أن تتطابق مع آلة لحام محيط تلقائي لمواصلة لحام خيط محيط داخلي؛

8تكوين الوحدة، ويمكن ضبط كمية جاك الهيدروليكي وفقا لحجم مختلف من الخزان والوزن

9كفاءة عالية، في كل مرة رفع أو السقوط تحتاج فقط حوالي 15 دقيقة.

10يمكن أن تتعاون مع آلات لحام الخزانات، والتي يمكن أن تقلل إلى حد كبير من تكلفة القوى العاملة وتقلل من وقت البناء.عادة واحدة أفقي خيط لحام آلة يمكن أن تتوافق 6-10 لحام مهرةيمكن أن تتطابق آلة التلحيم العمودية مع حوالي 20-30 شخص لحام ماهر ويمكن أن تتطابق جرار لحام البط / الفيلت مع 6-15 لحام ماهر.

ما هي خطوات بناء الجهاز الهيدروليكي؟

يقدم الوصف القصير التالي خططاً عامة لإجراءات العمل. ويمكن تعديلها في بعض التفاصيل عند الضرورة.

1يتم وضع لوحات قاع الخزان على الأساس المعد ويتم لحامها معا.

2يتم تجميع العوارض أو العمل الشبكي للأسقف ويتم ضمها أخيراً إلى الحافة العلوية لخاتم القشرة.

3يتم تثبيت نظام الرفع الهيدروليكي في الخزان. يتم وضع لوحات حلقة القشرة الثانية (بجانب الحلقة العليا) خارج الأولى.

4يرفع الجزء المكتمل من الخزان (سقف وحلقة القشرة العليا) هيدروليكياً إلى ارتفاع يمكن فيه نقل ألواح الحلقة الثانية إلى مكانها ويمكن إكمال غطاء السقف.

5لوحات حلقة القشرة الثانية يتم وضعها بدقة وتلحينها معًا إلى الحافة السفلية للحلقة الأولى.

6لوحات حلقة القشرة الثالثة وضعت خارج حلقة القشرة الثانية

7يتم رفع الجزء المكتمل من الخزان (سقف الحلقتين العلويين للقشرة).

8يتم تكرار دورة العمليات المذكورة أعلاه حتى يتم الانتهاء من حلقة القشرة الأخيرة (الأسفل).

9يتم تخفيض الخزان بأكمله إلى أسفل اللوحة السفلية ويتم لحامها إلى هذا.

10-تم تفكيك معدات الرفع

يستخدم الجهاز الهيدروليكي بشكل رئيسي في بناء الخزانات الكبيرة. توفر شركة WINCOO ENGINEERING CO.، LTD معدات الجهاز الهيدروليكي للخزانات للمقاولين في جميع أنحاء العالم.
