تفاصيل المنتج
Place of Origin: Jiangsu, China
اسم العلامة التجارية: WINCOO
Model Number: HGY
شروط الدفع والشحن
Minimum Order Quantity: 1 set
الأسعار: $186,540.00/sets 1-99 sets
Packaging Details: Export package
Delivery Time: 40 days
Supply Ability: 300 Set/Sets per Month
Condition: |
New |
Warranty: |
1 Year |
Applicable Industries: |
Manufacturing Plant, Construction works |
Weight (KG): |
22000 |
Showroom Location: |
None |
Video outgoing-inspection: |
Provided |
Machinery Test Report: |
Provided |
Marketing Type: |
Ordinary Product |
Warranty of core components: |
1 Year |
Core Components: |
PLC, Engine, Motor, Pump |
UNIQUE SELLING POINT: |
High operating efficiency |
Product name: |
Mountain Pipe Laying Machine |
Application: |
Pipeline construction machinery |
After-sales Service Provided: |
VIDEO SUPPORT |
Condition: |
New |
Warranty: |
1 Year |
Applicable Industries: |
Manufacturing Plant, Construction works |
Weight (KG): |
22000 |
Showroom Location: |
None |
Video outgoing-inspection: |
Provided |
Machinery Test Report: |
Provided |
Marketing Type: |
Ordinary Product |
Warranty of core components: |
1 Year |
Core Components: |
PLC, Engine, Motor, Pump |
UNIQUE SELLING POINT: |
High operating efficiency |
Product name: |
Mountain Pipe Laying Machine |
Application: |
Pipeline construction machinery |
After-sales Service Provided: |
VIDEO SUPPORT |

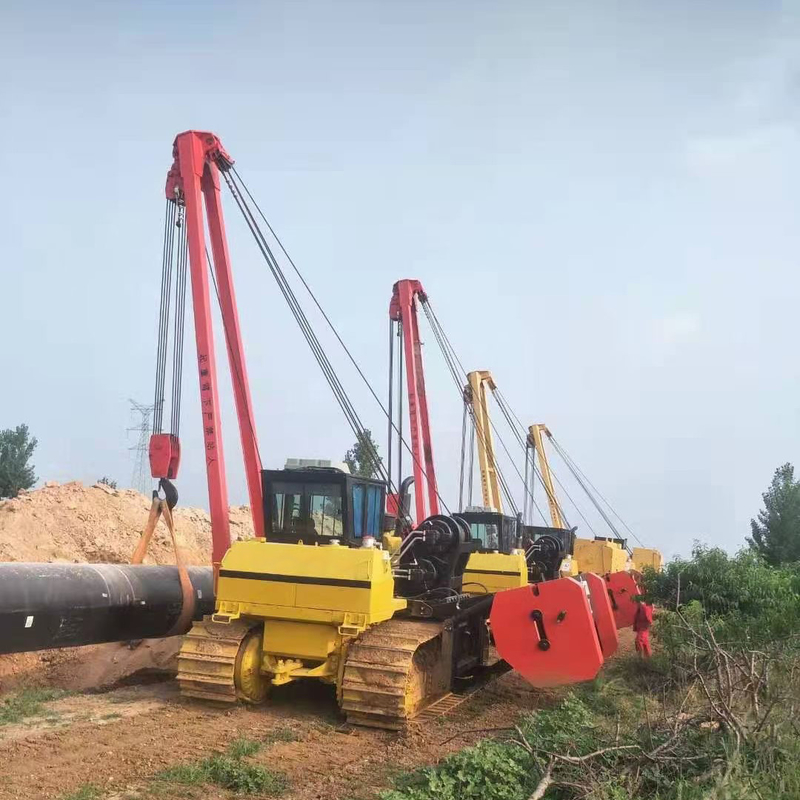

جهاز أنابيب هو معدات بناء مهمة في بناء أنابيب النفط والغاز الطبيعي، والتي تستخدم أساسا لتوزيع،عمليات التطابق والتخلص من الأنابيب ذات القطر الكبير.
سلسلة من رافعات الأنابيب HGY باستخدام محرك Cummins و هيكل الزحام ، هيكل جامد ، زحام مطول و واسع ، ناقل هيدروليكي ميكانيكي.
جهاز العمل يتبنى محرك هيدروليكي كامل ، الذي يدرك بشكل رئيسي 3 إجراءات: رفع وإنزال الخطاف ؛ تأرجح الصمام ؛ رفع وإنزال الأوزان المضادة.
اثنين من الرافعات الهيدروليكية المنفصلة تدفع الرافعة والقرص. ويتم تصنيع الرافعة من الصلب ذو الصلابة العالية من سبيكة منخفضة ، وهي بنية صلبة محمومة.الرافعة مجهزة بشاشة ذكية للرافعة، جهاز الحد التلقائي للكرسي و جهاز الحد التلقائي للمنطلق، والذي يمكن أن يراقب و يتحكم في حالة عمل الرافعة في الوقت الحقيقي.رافعة الأنابيب DGY لديها أداء صغير جيد ووظيفة سقوط الزناد السريع.
| النموذج | HGY20 | HGY40 | HGY70 | HGY90 | ||
| أقصى قدرة رفع | 25 طن | 45.7t | 70 طن | 90 طن | ||
| قدرة الرفع الاسمية | 21.25 طن | 38.25 طن | 59.5t | 76.5t | ||
| وزن التشغيل ((تقريبًا) | 22 طن | 35 طن | 49 طن | 55 طن | ||
| مقياس محور الشحن للمعدات الرئيسية ((L*W*H) | 4150×3050×3250 (ملم) | 4855 × 3384 × 3270 (ملم) | 5630 × 3400 × 3540 (ملم) | 5630 × 3436 × 3540 (ملم) | ||
| وزن الشحن للمعدات الرئيسية | 21.5t | 26 طن | 37.5t | 38.9t | ||
| متوسط ضغط الأرض | 76.4KPa | 85.2KPa | 87.3KPa | 86.6KPa | ||
| الحد الأدنى للخروج من الأرض | 480ملم | 490ملم | 550ملم | 550ملم | ||
| الحد الأقصى من القدرة على التدرج | 25 درجة | 25 درجة | 25 درجة | 25 درجة | ||
| البيئة المعمول بها | -50 درجة مئوية ~ + 65 درجة مئوية | -50 درجة مئوية ~ + 65 درجة مئوية | -50 درجة مئوية ~ + 65 درجة مئوية | -50 درجة مئوية ~ + 65 درجة مئوية | ||
| المحرك | النموذج | شانغشاي SV11CB | كومينز NT855-C280 | كومينز NT855-C280 | كومينز NT855-C280 | |
| الطاقة الاسمية | 120 كيلوواط | 169 كيلوواط | 239 كيلوواط | 257KW1850rpm | ||
| سرعة الدوران الاسمية | 1850 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة | ||
| نظام المشي | وضع التشغيل | عصا التحكم | عصا التحكم | عصا التحكم | عصا التحكم | |
| السرعة النظرية | إلى الأمام ((مناوبة2) | 3.29/5.28 كم/ساعة | 3.6/6.6 كم/ساعة | 3.6/6.6 كم/ساعة | 3.6/6.6 كم/ساعة | |
| إلى الوراء ((تغيير2) | 4.28/7.59 كم/ساعة | 4.3/7.7 كم/ساعة | 4.4/7.8 كم/ساعة | 4.4/7.8 كم/ساعة | ||
| طول المسار على الأرض | 2635ملم | 3050ملم | 3620ملم | 3620ملم | ||
| عرض المسار | 560ملم | 660ملم | 760ملم | 760ملم | ||
| عدد عجلات السكة الحديد | 7 × 2 | 7 × 2 | 9 × 2 | 9 × 2 | ||
| نظام الرافعة | شكل النطاق | نموذج رصيف الحبل | نموذج رصيف الحبل | نموذج رصيف الحبل | نموذج رصيف الحبل | |
| وضع العمل | مقبض التحكم الهيدروليكي | مقبض التحكم الهيدروليكي | مقبض التحكم الهيدروليكي | مقبض التحكم الهيدروليكي | ||
| ربط الرافعة | طول وصلة الرافعة | 6000ملم | 7500/8500ملم | 7600/8600ملم | 8600/9600ملم | |
| الحد الأقصى لارتفاع الرفع | 4909ملم | 6100/7050ملم | 6100/7050ملم | 7050/9600ملم | ||
| زاوية إزالة وصلة الرافعة | 0~85 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة | ||
| سرعة الخطاف ((ستة إلى ثمانية أضعاف) | 0~12.0m/min | 0~6.2 م/دقيقة | 0~7.0 م/دقيقة | 0~7.0 م/دقيقة | ||
| وقت الرفع ((أربع إلى خمس مرات) | 25s | العشرينات | 32s | الأربعينات | ||
1أداء عمليات الأنابيب قوي
المصنع مصمم خصيصا للتعامل مع صعوبات عمليات خطوط الأنابيب
2القدرة القوية على العمل على المنحدر
مركز الجاذبية المنخفض، وتوازن الجهاز الممتاز والقيادة التفاضلية تساهم في التحكم المتفوق والقدرة على الصعود في مناطق تشغيل ضيقة.
3سهلة التشغيل
مجهزة بجهاز التحكم المنقذ للعمالة ، يمكن أن تعمل يد واحدة جميع أجهزة التحكم ووظائف رافعة الأنابيب.وظيفة الكابينة المشتركة بين أنواع مختلفة من الرافعة يجعل من السهل استخدامها.
أ. أداء ممتاز
1تعمل مجموعة القوة المتكاملة مع التوجيه التفريقي والنظام الهيدروليكي المحدث جنبا إلى جنب لتوفير الطاقة وتحسين التعامل مع الآلة المطلوبة لأي تطبيق رافعة.
2، الأجهزة الكهربائية الهيدروليكية تزيد من إنتاجية الآلة من خلال توفير استجابة أفضل والتحكم الدقيق في المحركات ذات السرعة المتغيرة مع الرافعات المحملة بشدة.
3شكل الوزن المضاد الممتاز يحسن القدرة على رفع.
4، يحتفظ التوجيه التفاضلي بأقصى قدر من القوة على كلا المسارين ، مما يتيح أداء قيادة رفيع المستوى حتى عند تحميل القوس ، مع تحسين القيادة في مواقع تشغيل ضيقة.
5، تحسين مركز الجاذبية ، وطول عجلة دعم المسار و عجلة التوجيه الخلفية الموضعة تعطي المسار مساحة أرضية أكبر ، وبالتالي تحسين قدرة الآلة على العمل على التلال.
ب. مصممة للمشغلين
1، مجهزة بمقبض تحكم الآلة، يمكن أن يد واحدة تشغيل جميع أجهزة تحكم الآلة ووظائف الرافعة.
2تتبنى مقبض التحكم تصميمًا إرغونوميًا ، مما يوفر الجهد في التشغيل وموقع معقول. يمكنه وضع الجهد والنمو والوزن المضاد القابل للنزول بشكل متزامن بدقة.
3جهاز التحكم في دواسة الفرامل المزدوجة يحسن أداء القيادة والقيادة للآلة.
4، نظام التوجيه التفاضلي للدراجات الكوكبية يسهل التحكم الممتاز في المناطق التشغيلية الضيقة ويعزز الأداء الصعودي.
ج - ميزة السلامة المدمجة
1مؤشر عزم الدوران (LMI) هو القياسية.
2، السلالم المريحة، المقبض والحواجز تسهل الوصول الآمن إلى الكابينة.
3، نافذة كبيرة في السقف مع مظلة شمسية قابلة للانسحاب ، ومرايا إضافية وأبواب منحدرة تساعد على رؤية أفضل للخندق والقاعدة وكتلة الأسطوانات.
4، يسمح نظام الكشف عن موقع المشغل القياسي للآلة بالدوران عندما لا يكون المشغل جالساً، لكنه يغلق مجموعة القوة لتجنب الحركة العرضية.
5، كاميرا الرؤية الخلفية هي القياسية ، وكاميرا إضافية إضافية خيارية لتحسين الرؤية حول الجهاز.
