أجهزة صناعة الأنابيب الهيدروليكية عالية السرعة

Name: أجهزة صناعة الأنابيب الهيدروليكية عالية السرعة
Brand: Wincoo Engineering Co., Ltd.
SKU: HGK Series
Price: 40,800.00 USD
Availability: InStock

تفاصيل المنتج

Place of Origin: CHINA

اسم العلامة التجارية: WINCOO

إصدار الشهادات: CE

Model Number: HGK Series

شروط الدفع والشحن

Minimum Order Quantity: 1 set

الأسعار: USD+24800~56800+set

Packaging Details: Export package

Delivery Time: 30 days

Payment Terms: L/C, D/P, T/T

Supply Ability: 10 set/month

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                آلة الصفوف الهيدروليكية عالية السرعة,آلة الصف الهيدروليكي للأنابيب, Hydraulic Pipe Groove Machine


After-sales service provided:	Engineers available to service machinery overseas	Warranty:	1 Year
Voltage:	380V,110V/220v,220V/240V	Condition:	New
Type:	Pipe type beveling	Application:	pipe cutting&beveling machine

After-sales service provided:	Engineers available to service machinery overseas
Warranty:	1 Year
Voltage:	380V,110V/220v,220V/240V
Condition:	New
Type:	Pipe type beveling
Application:	pipe cutting&beveling machine

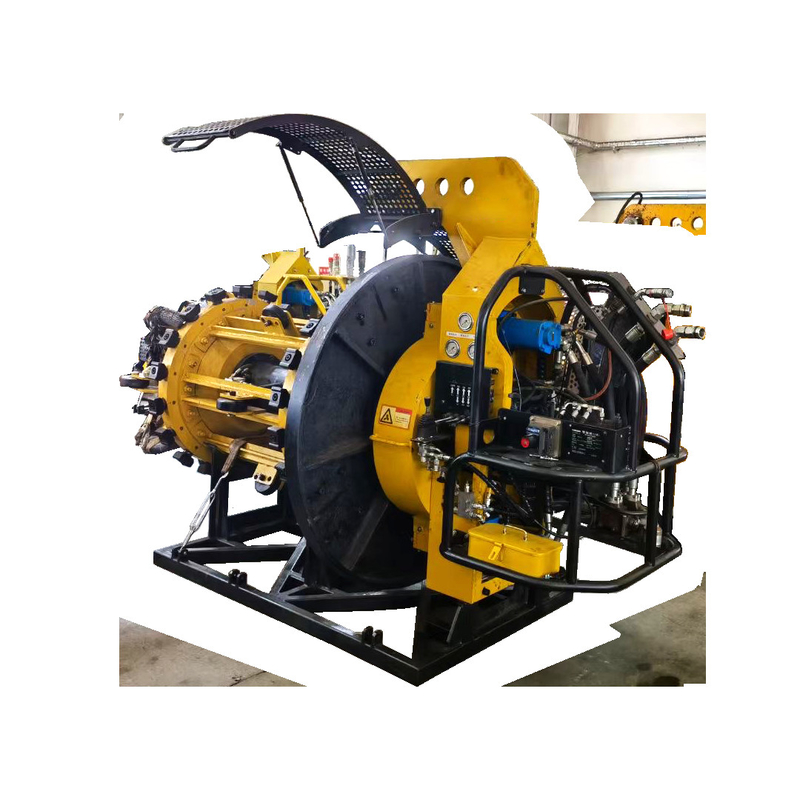

أجهزة صناعة الأنابيب الهيدروليكية عالية السرعة

آلة التصنيع المواجهة / محورية هي معدات معالجة نهاية الأنابيب الخاصة لبناء خطوط الأنابيب لمسافات طويلة. يمكن أن تعالج أي أنواع من المحاور بسرعة لتلبية متطلبات الحراكة المختلفة ،بدلاً من تشطيب يدوي للحصول على كفاءة أعلىكما أنها أداة مطابقة ضرورية لللحام الداخلي أو لحام تلقائي بالكامل.
وحدة طاقة المحرك الكهربائي مصممة خصيصا لبناء خطوط الأنابيب البحرية، والتي يمكن أن تقلل من التلوث لمقصورة السفينة.

أجهزة صناعة الأنابيب الهيدروليكية عالية السرعة 0

معلومات عامة

1، 8 "إلى 56" أنبوب قطر مواجهة آلة يمكن أن تكون متاحة.

2، معالجة أي أنواع من الحواف بدقة.

3, سرعة عالية تشقيب، وكفاءة عالية وتوفير الطاقة

4، حجم قطع كبير، متوسط استخدام الوقت لكل نهاية أنبوب هو 1 إلى 2 دقيقة.

5، وحدة هيدروليكية مدفوعة بمحرك الديزل تستخدم لبناء خطوط أنابيب على الأرض/ وحدة هيدروليكية مدفوعة بمحرك كهربائي تستخدم لبناء خطوط أنابيب في الخارج.

معايير المنتج

النموذج	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
حجم الأنابيب ((في))	8 ~ 14	20~26	24 ~ 32	32~40	36~48	48~56
سمك الأنابيب (ملم)	10 ~ 22	10 ~ 22	14.6~30	14.6~30	14.6~50	14.6~50
سرعة العمود (rpm)	0~40	0~40	0~40	0~40	0~40	0~40
إمدادات العمود (ملم/دقيقة)	0-10	0-10	0-10	0-10	0-10	0-10
قميص الأدوات	2~3	3 ~ 4	4	4	4	4
ضربة القطع (ملم)	90	90	90	90	90	90
نوع ناقل الحركة	محرك هيدروليكي أو محرك كهربائي
نقل العلف	أسطوانة هيدروليكية
الوزن (t)	1.2	2.5	3.5	4	4.2	4.5
الأبعاد (ملم)	1900x800x1050	2100x950x1250	2900×1000×1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
محطة طاقة هيدروليكية	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

خصائص المنتج

1، واعتماد نظام نقل مرن للجمع بين محطة توليد الطاقة الهيدروليكية ومجموعة الماكينة لتلبية المعيار المتحرك

2نظام القيادة الرئيسي تعتمد القيادة الهيدروليكية وآلية نقل القيادة لوحة تدوير، والتي يمكن أن تغلب على تأثيرات الحمل وموجة التأثير.

3نظام نقل التغذية يعتمد نظام هيدروليكي. يحتوي على دقة عالية في التغذية وقوة كبيرة.

4، تتبنى حركة الإرسال والتغذية الرئيسية نظام ردود الفعل من النوع المغلق ، وتتميز بحجم منحرف كبير وكفاءة عالية.

5، يعتمد النظام الكلي التحكم الهيدروليكي الطيار ومكونات التحكم الصفيحة، وتتميز بسيطة، والأتمتة عالية، موثوقة، سهلة التشغيل والصيانة.

6، النوع النظيف المرفق السريع يمكن أن تقلل من تلوث الزيت الهيدروليكي.

7، يتم تركيب محرك الديزل مع جهاز تعديل التسرّب التلقائي، باستثناء أعمال التشذيب، محرك الديزل سيكون في حالة سرعة العاطلة، يمكن أن توفر الكثير من الطاقة.

8، وظيفة تعويض درجة الحرارة الخاصة بالنظام ، مع قدرة الاستجابة السريعة.

9، النظام الهيدروليكي يمتلك وظيفة التسخين المسبق والتبريد، والتي يمكن أن تكون مناسبة للبرد جدا أو الساخنة، منطقة رطبة، والتي يمكن أن تحسن كفاءة العمل.

المكون الرئيسي للمنتج

أنا.النقطة التقنية لمجموعة الآلات

1، القدرة المركزية الجيدة، والسرعة العالية وتوسيع القوة الكبيرة، يمكن أن تضمن مشبك مستقرة أثناء القطع. من خلال إضافة أو تقليل قضبان الاتصال يمكن أن تجعل قسم المشبك تلبي مختلف قطرات الأنابيب.

2أدوات تعتمد تقنية تقليد، يمكن أن تقطع ضد نهاية الأنابيب وفقا لطول الأنابيب، وضمان شكل الشفرات ودقة.وقد اعتمدت عصا الشفرة المركبة التي يمكن أن تنتهي أي أنواع من الشفرات المركبة وفقا للمطابقة مختلفةانظر الصور 9 و 10.

3، تبني الشركة الشهيرة سبيكة شفرة، وتتميز بكفاءة عالية القطع وطول العمر. انظر الرسم 11

4، واعتمد فريدة من نوعها اخترعت محرك الصفيحة الدوارة وتوجيه تغذية، تشكيل نظام ردود فعل ميكانيكية وهيدروليكية محددة، واستخدام مضخة زيت تدفق صغير، يمكن أن توفر قطع مستقرة،تجنب حدوث اصطدام للشفرة وغمض المحرك.

أجهزة صناعة الأنابيب الهيدروليكية عالية السرعة 4

الثاني.النقطة الرئيسية للعمل

1رفع آلة مواجهة أمام نهاية الأنابيب عن طريق معدات رفع، وإدخال قسم المشبك في الأنابيب، وتشغيل التوترالمتحكم، ووضع جميع الأحذية مشبك دعم ضد الداخلية من الأنابيب، وتأكد من أن قسم المشبك ثابت في وسطالأنابيب.

2، تشغيل جويستيك التغذية السريعة، مما يجعل لوحة تدوير بالقرب من نهاية الأنابيب بسرعة. تشغيل جويستيك لوحة تدوير العمود الرئيسي، لوحة تدوير العمود الرئيسي سوف تأخذ أدوات منحدرة لتدوير حسب السرعة المحددة،ثم تشغيل العمود الرئيسي تدوير النبات تغذية المفاتيح لبدء الأعمال منحدر.

3، بعد العمل beveling، وتشغيل العمود الرئيسي دورة لوحة جويستيك لوقف تغذية، وضعت لوحة تدوير تدور 2 إلى 4 دوائر في سرعة التوقف عن العمل لتحديد نهاية الأنابيب، وقف تدوير لوحة،سرعة العودة سرعة الدوران، وتوقف، والافراج عن قسم المشبك، والانتقال إلى المفصل التالي.

الثالث.وحدة الطاقة

تتكون محطة توليد الطاقة من محرك، مضخة هيدروليكية، خزان زيت هيدروليكية، خزان الديزل، المشعّل، نظام تصفية، خرطوم هيدروليكي، لوحة تشغيل، وما إلى ذلك.,والتي هي موثوقة وسهلة للتشغيل.

صور المنتج
