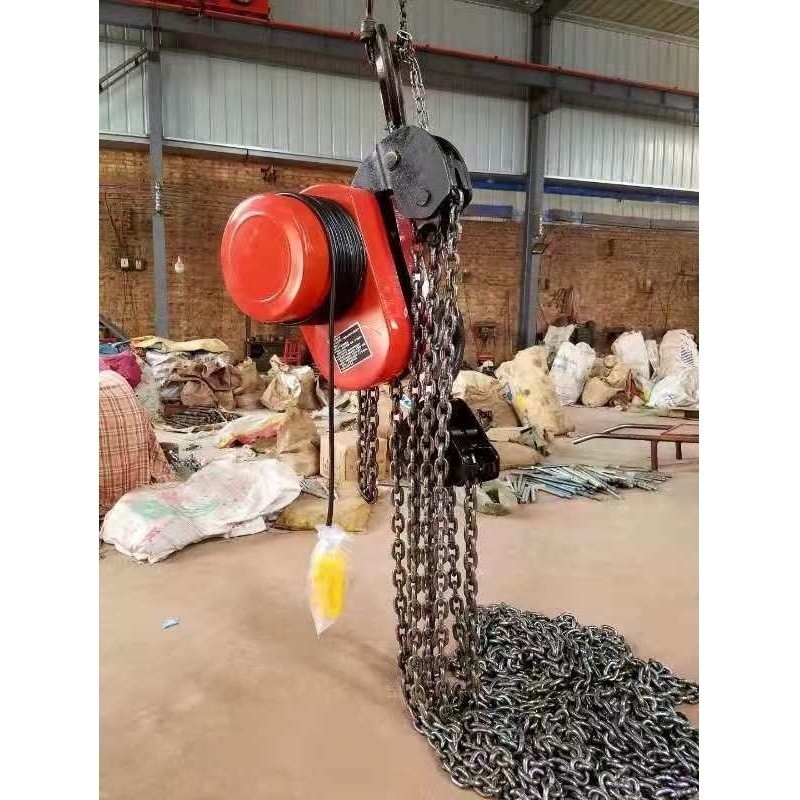

الرافعة الكهربائية المهنية البسيطة لبناء رفع الخزان الخفيف

تفاصيل المنتج

إصدار الشهادات: CE, ISO9001:2000

شروط الدفع والشحن

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                الرفع الخفيف للدبابات الرفع الكهربائي,الرفع الكهربائي البسيط,سلسلة الكهرباء المهنية, Simple Electric Lifting Hoist, Professional Electric Chain Block


النموذج رقم:	HKEH-III	أقصى ارتفاع للرفع:	10 م
شلالات السلسلة:	2	الحالة:	جديد
اللون:	أحمر	الكلمات الرئيسية:	رافعة كهربائية
حزمة النقل:	حزمة التصدير	المواصفات:	90-124 كجم
العلامة التجارية:	وينكو	الأصل:	الصين
القدرة على العرض:	10000 قطعة / سنة	خدمة ما بعد البيع:	ضمان الجودة
الضمان:	سنة واحدة	تطبيق:	رفع منصة
النوع:	رافعة كهربائية	نوع الرافعة:	سلسلة
سرعة الرفع:	> 8m/min	التخصيص:	متاح -- طلب مخصص

النموذج رقم:	HKEH-III
أقصى ارتفاع للرفع:	10 م
شلالات السلسلة:	2
الحالة:	جديد
اللون:	أحمر
الكلمات الرئيسية:	رافعة كهربائية
حزمة النقل:	حزمة التصدير
المواصفات:	90-124 كجم
العلامة التجارية:	وينكو
الأصل:	الصين
القدرة على العرض:	10000 قطعة / سنة
خدمة ما بعد البيع:	ضمان الجودة
الضمان:	سنة واحدة
تطبيق:	رفع منصة
النوع:	رافعة كهربائية
نوع الرافعة:	سلسلة
سرعة الرفع:	> 8m/min
التخصيص:	متاح -- طلب مخصص

الرافعة الكهربائية المهنية البسيطة لبناء رفع الخزان الخفيف

عادة ما يتم بناء خزانات تخزين البتروكيماويات الكبيرة عن طريق الرفع والانقلاب. المفتاح لعملية التحول هو رفع جسم الخزان ،وهناك العديد من أنواع العمليات المحددة والمعدات الداعمة.
هذه الورقة تعرض بشكل رئيسي استخدام طريقة عكس الرفع المجموعة الكهربائية في تصنيع خزانات التخزين الكبيرة، باستخدام نوع جديد من الرفع الكهربائي كمعدات رفع،وإضافة دائرة ضبط دقيقة في نظام التحكم. النظام له مزايا رفع سلس، التزامن الجيد، سرعة البناء السريعة، وتكلفة المعدات المنخفضة، وكفاءة عالية، والسلامة جيدة وظيفة القفل الذاتي،سهولة تركيب مراقبة الجودة وهلم جرافي بناء خزان التخزين الكبير، هذه الطريقة البناء لديها شعبية عالية وقيمة التطبيق.

معايير رفع السلسلة الكهربائية منخفضة السرعة

قدرة الرفع الاسمية	10 طن
سرعة الرفع	0.09 دقيقة/متر
ارتفاع الرفع	4m-8m
نموذج المحرك	YHPE-500
قوة المحرك	500 واط
سرعة المحرك	1380R/Min
الجهد	380 فولت
نموذج الرفع	HS10
الوزن الإجمالي	90-124 كجم

طريقة الرفع الكهربائية للنقل نظام خزان التخزين
يتم استخدام مجموعات N من الرافعة الكهربائية للسلسلة 5T-3M في خزان التخزين. الحد الأقصى لاستخدام الرافعة الكهربائية للسلسلة 5 طن هو 60٪ من الحجم الأقصى ، أي لا يزيد عن 3 طن.الحد الأقصى للسفر من رفع السلسلة الكهربائية هو 3 أمتار (يمكن تخصيص الطول).
أولا، وجعل الصفيحة الدائرة الأولى العلوية من الخزان على الصفيحة السفلية، وتثبيت حلقة التوسع على الصفيحة الدائرة الأولى،السطح السفلي لخاتم التوسع حوالي 200 ملم من الحافة السفلية لللوحة الدائرية الأولى، واستخدام جاك دوامة لتشديد حلقة التوسع على اللوحة الدائرية الأولى؛ تثبيت أعمدة رفع 400mm بعيدا عن الجدار الداخلي للخزان،وترتيب أعمدة رفع N بالتساوي حول المحيط الداخلي لجدار الخزان. استخدم اثنين من قضبان السحب لجعل ثمانية أرقام عرضية دعم دعم بين الطرف العلوي من العمود والصفحة السفلية من الخزان ،ومن ثم سحب عمودين رفع مجاورة مع بعضها البعض مع قضبان سحب لتشكيل دائرة كاملةلحام أذن رفع على حلقة التوسع المقابلة من عمود الرفع لحام كتلة وقف على جدار الخزان في الطرف العلوي من حلقة التوسع لحجب حلقة التوسعشنق السلسلة الكهربائية على عمود الرفع على الجزء العلوي من الرفع، يتم ربط خطاف الرفع الكهربائي على عقدة رفع حلقة التوسع، وتثبيت كل الرفع الكهربائي بدوره،ربط سلك التشغيل لجميع الرافعات الكهربائية إلى جدول التحكم الكلي، يمكن أن تتحكم الجدول التحكم الكلي بشكل منفصل كل رافعة كهربائية، يمكن أيضا أن تكون موحدة مركزية التحكم المتزامن من جميع الحواجز الكهربائية، وتشغيل التيار الكلي،ثم إضغط على كل قطعة كهربائية، تحقق ما إذا كانت قوة جميع الحواف الكهربائية متساوية، تحقق ما إذا كانت جميع نقاط الرفع طبيعية، إذا كان كل شيء طبيعي، يمكن رفعها.يتم ضبط وحدة التحكم الكاملة للتحكم المركزي، والزر الارتفاع الكلي متصلة، بحيث كل الحواف الكهربائية سوف ترتفع معا.يجب تحويل الكونسول الكلي إلى جهاز تحكم منفصل، يتم إعادة الضغط على الأغطية الكهربائية المفتوحة ثم رفع الكامل ، حتى يتم رفع الارتفاع إلى الارتفاع المحدد وأخيرا يتم ضبط ارتفاع الرف عن طريق ضبط منفصل ،ثم لوحة التشغيل، بعد لحام الخياطة الرأسية وحامية كتلة وقف، ثم خفض كل الرفع الكهربائي ككل، بحيث تسقط لوحة الدائرة الأولى مرة أخرى إلى لوحة الدائرة الثانية على محيط،بحيث يتم الانتهاء من الرفع الكلي لللوحة الدائرية الأولىبعد الانتهاء من لحام خيط الحلقة، تخفيف حلقة التوسع، واستخدام الرفع الكهربائي لخفض حلقة التوسع بأكملها إلى الارتفاع المحدد من لوحة الحلقة الثانية،ثم استعد للصعود التالي.

المكون الرئيسي

1 محرك	8 غابة البين	15 قطعة معدات	22 غطاء الصلب	29 الرف بالقرص السفلي
2 معدات الدبوس	9 طوق الحامل	16 معدات التشغيل	٢٣ عجلة التوجيه	30 عجلة
3 محفظة عجلة الدبوس	10 طوق حمالة	17 ميكرو أكسيس	24 مشبك	31 محور البولية
4 المعدات الدوائية	11 حزمة الزناد العلوي	18 الجانبية	25 درع الحلقة	32 دبوس الدوار
5 حلقة الفاصل	12 خطاف رفع	19 السكن	26 سلسلة الرفع	33 درع الحلقة
6 موقف غريب	١٣ رفع عجلة السلسلة	20 محور ثانوي	27 غطاء	34 شعاع الزناد
7 دبوس المفصل	14 عصا التثبيت	21 عجلة الدبوس	28 لوحة سلسلة رفع	35 لوحة سدادة السلسلة
