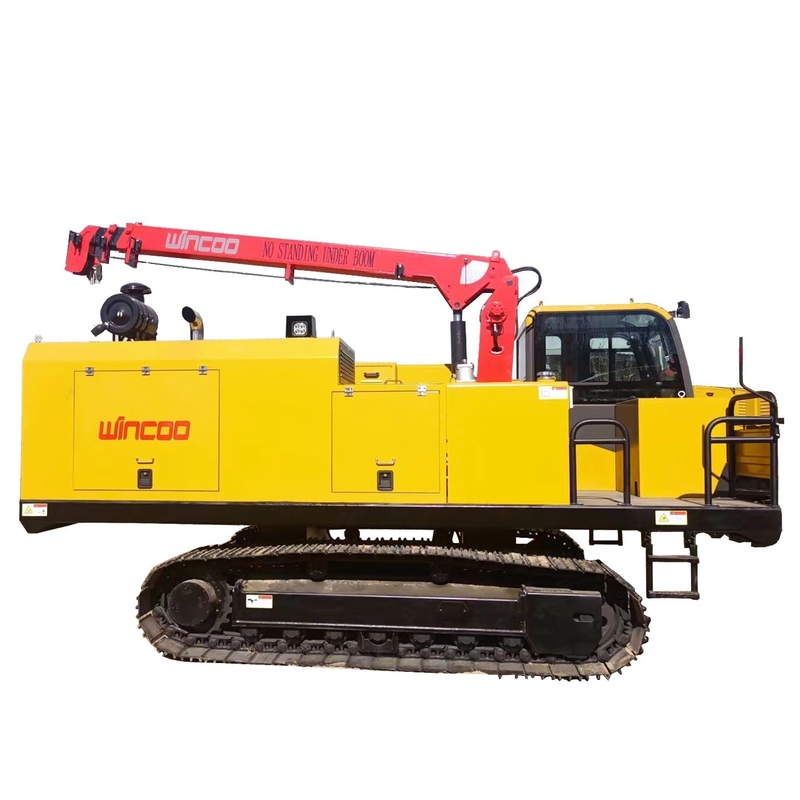

محطة تصنيع جرار لحام لمعدات دعم لحام خطوط الأنابيب الهيدروليكية

تفاصيل المنتج

مكان المنشأ: جيانغسو، الصين

اسم العلامة التجارية: WINCOO

شروط الدفع والشحن

الأسعار: $136,800.00/sets 1-99 sets

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:

الحالة:	جديد	الضمان:	سنة واحدة
الصناعات المطبقة:	مصنع التصنيع ، أعمال البناء	الوزن (كغ):	13000
موقع صالة العرض:	لا شيء	الفيديو الخروج التفتيش:	تم توفيرها
تقرير اختبار الآلة:	تم توفيرها	نوع التسويق:	منتج جديد 2022
ضمان المكونات الأساسية:	سنة واحدة	المكونات الأساسية:	المحرك، علبة التروس، المحرك، مضخة
نقطة بيع فريدة من نوعها:	كفاءة تشغيل عالية	اسم المنتج:	PayWelder
تطبيق:	محطة لحام	خدمة ما بعد البيع:	دعم الفيديو
الكلمات الرئيسية:	جرار اللحام

الحالة:	جديد
الضمان:	سنة واحدة
الصناعات المطبقة:	مصنع التصنيع ، أعمال البناء
الوزن (كغ):	13000
موقع صالة العرض:	لا شيء
الفيديو الخروج التفتيش:	تم توفيرها
تقرير اختبار الآلة:	تم توفيرها
نوع التسويق:	منتج جديد 2022
ضمان المكونات الأساسية:	سنة واحدة
المكونات الأساسية:	المحرك، علبة التروس، المحرك، مضخة
نقطة بيع فريدة من نوعها:	كفاءة تشغيل عالية
اسم المنتج:	PayWelder
تطبيق:	محطة لحام
خدمة ما بعد البيع:	دعم الفيديو
الكلمات الرئيسية:	جرار اللحام

محطة تصنيع جرار لحام لمعدات دعم لحام خطوط الأنابيب الهيدروليكية

Wincoo Engineering Co. ، Ltd

تشارك Wincoo Engineering Co. ، Ltd (WINCOO) في تقديم الحلول/المعدات الأكثر ملاءمة للعميل والمصنعين وشركات EPC/C على تصنيع الأنابيب وبناء الخزانات وبناء خطوط الأنابيب وخطوط الإنتاج الصناعية ومشروع الطاقة النظيفة والمجال الصناعي الآخر.

يعتبر جرار اللحام سلسلة HG ، المعروف أيضًا باسم Pay Lelder ، هو الخيار الأمثل للحام الخطوط
الإرسال والحقن القوي يجعلها مناسبة لحالة عمل شديدة. تم تصميمه ليتم الحفاظ عليه بسهولة في الموقع: جميع مكوناته مثل المحرك والمولد والرافعة والمضخة الهيدروليكية وما إلى ذلك قد اختارت من كبار الموردين الذين لديهم شبكة مساعدة عالمية. ما هو أكثر من ذلك ، لإعطاء أقصى قدر من المرونة والقيمة مقابل المال في الموقع. يمكن تخصيص جرار اللحام سلسلة HG وفقًا لمتطلباتك.

وصف المنتجات

HG Series Wellding Workstation عبارة عن معدات لحام خطوط الأنابيب التي طورتها شركتنا وفقًا لمتطلبات التطوير الفني لخط الأنابيب لمسافات طويلة وتجربة منتجات مماثلة في الداخل والخارج. يمكن أن تحمل آلة اللحام الكهربائية وضاغط الهواء وغيرها من المعدات.

تتبنى محطة عمل Workling Series Series Series محرك الديزل المشهور عالميًا كمصدر للطاقة ، ويعتمد نظام توليد الطاقة المثبت على المركبات 160 كيلو فولت أمبير. يتبنى نظام توليد الطاقة شكل انتقال مباشر ، والذي يحتوي على مزايا بنية بسيطة ، ونقاط خطأ أقل ، وكفاءة عالية ، ونقل مستقر ، وضوضاء منخفضة ، واتحاد للطاقة المنخفضة. يستخدم هذا الماكينة الهيكل الصلب الكامل ، وفقًا لخصوصية تشغيل محطة Wolding Station ، بشكل خاص تصميم نظام المشي الهيدروليكي الكامل ، تكون القدرة على الطرق الوعرة قوية ، باستثناء أيار (مايو) في القيادة العامة على الطريق ، ولكنها مناسبة أيضًا في الصحراء ، والتربة الفضفاضة ، والهضبة ، وهكذا على البيئة التي تنقلها في مجال بناء الهندسة الميدانية الكبيرة.

تتبنى أجزاء الغلاف من الماكينة تصميم الباب الأيسر والأيمن ، مريحة للصيانة اليومية. تم تجهيز السيارة أيضًا بصندوق أدوات لتسهيل تخزين أدوات العمل الصغيرة.

مكون المنتج الرئيسي

I. المحرك

Cummins 6BTAA-5.9-C202 (2200) أربعة سكتة دماغية ، شحن توربيني ، بداية كهربائية مباشرة ، محرك الديزل المبرد بالمياه.

يحتوي المحرك على احتياطي كبير للطاقة ، وقوة قوية ، وجودة توليد الطاقة المستقرة والصيانة المريحة. تمكن المحرك القياسي ، مع نظام تبريد المحرك المحسن وهيكل خزان المياه الكبير ، من تحمل بيئة درجة الحرارة العالية لمكتب خطوط الأنابيب في الهند وبيئة درجة الحرارة المنخفضة للهندسة الروسية.

تم تزويد المعدات القياسية بتصفية مبدئية للهواء ، والتي يمكن أن تزيل 95 ٪ من الغبار والشوائب في نظام تناول الهواء عن طريق إضافة مرشح مسبق الهواء ، والذي يمكنه تمديد وقت التنظيف والاستبدال لعنصر مرشح الهواء بمقدار 6 إلى 10 مرات ، ويقلل من التآكل المبكر للمحرك ، ويمتد عمر خدمة المحرك ، وتحسين القدرة على التكيف مع البيئة.

محرك Cummins ، المصمم للأداء ، المتانة والاقتصاد في استهلاك الوقود ، مع مستوى انبعاث G3. الملاءمة البيئية على نطاق واسع: درجة الحرارة من -42 إلى 55 درجة مئوية ، والرطوبة أقل من 90 ٪.

الثاني. صنظام جيل أوي

يعتمد جزء القوة من المولد العلامة التجارية Cummins ، ويعتمد المولد منتجات Stanford للعلامة التجارية الشهيرة الدولية.

النموذج: رقم UCI274F

طاقة الإخراج المقدرة: 160 كيلو فولت أمبير

مقاييس مكافحة التآكل: ثلاثة معالجة لمكافحة الطلاء

إخراج المولد: ثلاثة - المرحلة الرابعة - نظام الأسلاك

ميزات نظام توليد الطاقة:

1) تصميم التعليق المحايد ، خط الصفر لا يرتكز.

2) يحتوي مفتاح توليد الطاقة الرئيسي على وظائف منع الطور المفقود ، على الصدمة الحالية والكهربائية.

3) قواطع الدائرة في كل قسم مرحلة في حالة مرحلة مفقودة ، على الصدمة الحالية والكهربائية.

4) يجب أن تكون جميع المقابس مقاومة للماء.

ثالثا. رنظام Ravel

الهيكل لتكنولوجيا هيكل الحفارة الهيدروليكية المستوردة ، التي تجمع بين حالة العمل للطلب على محطة توليد الطاقة المتنقلة الهيدروليكية ، هيكل خاص مخصص ، هيكل ثابت ، قدرة حمل قوية ، استقرار جيد ، منصة ممتازة للتوسع ، لتجنب تحول هيكل الحفارة إلى تطوير السيارة ، والقدرة الدقيقة ، والفقراء ، الفقراء الفقراء والتصلب ؛ يتبنى نظام المشي "أربع عجلات وحزام واحد" وآلية توتر ، والتي لها تنوع قوي وقابلية تبادل جيدة وجودة موثوقة. المعدات القياسية هي لوحة مسار ثلاثية ملم 600 مم. تختلف عن محطة توليد الطاقة المحمولة الهيدروليكية بالكامل مع تحول هيكل الحفريات ، والمنتجات التي توفرها شركتنا مجموعة أخرى من العجلات الداعمة ، مع 7 عجلات داعمة على كل جانب ، مما يزيد من طول التأريض ، ويعزز استقرار السيارة ، وخاصة ما يضمن استقرار التسلق ، ويحسن قدرة التسلق ، ويجعل القيادة سلسًا ويؤمن.

الحد الأدنى للتخليص من الأرض هو 560 مم ، وزاوية النهج هي 35 درجة ، وزاوية المغادرة 38 درجة. تعتمد على المنتج السابق ، الجزء السفلي من هيكل شكل المحرك ونظام النقل ، صيانة الصيانة مريحة ، لا يمكن أن تؤثر النموذج على النموذج من النما الجزء السفلي من النموذج هو بنية مغلقة بالكامل ، مع وجود ثمانية بنية إطار شعاع ، والمحرك وناقل الحركة ، وما إلى ذلك. معظم الأجزاء فوق المنصة ، صيانة المعدات مريحة ، القدرة الخوض قوية ، عمق يصل إلى 1100 مم.

اعتماد تقنية النقل الهيدروليكية ، يتم التحكم في المسارات اليمنى واليسرى من قبل المقابلين على التوالي ، والتي يمكن أن تدرك كل من التوجيه من جانب واحد وتوجيه في الموقع. لديها خصائص سهلة التعلم ، الضوء والمرونة ، آمنة وموثوقة.

نظام الكبح الذي ينضج لتجنب نظام الفرامل وفرامل المركبات ومحركات المشي ومحركات المشي ومخفض معا ، مع وظائف الارتباط ، والتي تعمل على مقبض القيادة ، ورفع نظام الفرامل تلقائيا ، والقيادة ، والمقبض مرة أخرى إلى المتوسط ، الفرامل التلقائية ، يمكن لنظام الفرامل أن تتقدم ، لضمان أن يكون تشغيل نظام الفرامل مرن وآمنة.

تكوين زاحف مدفوع بالكامل بالهيدروليكية ، مع تصميم قوي ، وقدرة قوية على الطرق الوعرة وأداء الفرامل الموثوق به.

رابعا. حنظام ydraulic

يتبنى النظام الهيدروليكي للهيكل النظام الهيدروليكي الحساس للحمل من Danfoss الأمريكي والدووسان مع تقنية الحفريات الناضجة ، والتي تنتمي إلى نظام هيدروليكي مغلق.

يعتمد نظام الرافعة النظام الهيدروليكي الناضج للتحكم في الصمامات ، والذي يتكون من مضخة تروس ، ونش الهيدروليكي ، والأسطوانة الهيدروليكية ، والصمام متعدد الاتجاهات وصمام التوازن.

إن شركتنا تلتزم بالتحسين ، وخط الأنابيب الرأسية والأفقية ، وزوجين صلبان ناعم ، ومرتبة منظمة ، ومعقولة وموثوقة ، مفهوم تصميم حماية ثابتة وموثوق به لتصميم خطوط الأنابيب الهيدروليكية ، وأجزاء هيدروليكية رئيسية وأنابيب على منصة يمكن أن تكون جميعها مريحة للبلاط على الأجزاء المذهلة ، وتصادفها ، وصياغة ، وصياغة ، يمكن أن تكون هناك ضغوط من الصيانة ، وتصنيعها. خط الأنابيب أعلى من الضغط الهيدروليكي من 1.5 مرة. تعتبر الخراطيم والأختام الهيدروليكية من مانولي التي تنتجها التكنولوجيا المهنية الإيطالية مناسبة للتشغيل العادي للمعدات تحت درجة الحرارة المحيطة -40 ℃ - + 50 ℃.

خامسنظام الرفع

يتبنى التكوين القياسي Crane رافعة خاصة لسيارة البناء ، الدوران المستمر بزاوية 360 درجة ؛ الرافعة هي رافعة ذراع طي. الحد الأقصى نطاق العمل 8.5m ؛ الحد الأقصى لرفع عزم الدوران 132.3 kn.m ؛ حمولة رفع المقدرة: 6.3t. نموذج تباين السعة الطفرة: تباين سعة الأسطوانة الهيدروليكية.

Palfinger Crane ، العلامة التجارية العالمية الشهيرة ، طفرة تلسكوبية هيدروليكية ، 360 درجة دوران. (العلامة التجارية الأخرى متوفرة)

السادس. رجل رجل

اعتماد كابينة الحفريات ، فهي تعتمد تصميم تبسيط ، وعملية الضغط على القالب ، كله جميل وسخي. تضمن الزجاج الأمامي الأمامي بالكامل على الكابينة ، والنوافذ المنزلق الواسعة على ثلاثة جوانب ، ونوافذ في الزاوية اليسرى السفلية رؤية السائق الواسعة ، والاتصال المريح مع العالم الخارجي ، والقيادة الأسهل. يتم تثبيت أختام الوسادة الهوائية في جميع الأجزاء المتحركة من الكابينة لضمان ضيق جيد للكابينة.

تتبنى الكابينة بأكملها التخميد الهيدروليكي لتقليل الاهتزاز ، مما يزيل بشكل فعال أضرار اهتزاز الماكينة بأكملها للأشخاص والأشياء في الكابينة ، ويحسن إلى حد كبير راحة المشغلين.

يتكون قفل باب السائق من الصلب ، والذي يستخدم بشكل أساسي لقفل باب السائق من الحفارات مثل هيتشي و Hyundai. المواد هي أساسا ST12 الصلب ، 45 # و 10 # الصلب. يتكون رمح دبوس الكابينة من 35# الصلب المصبوب.

السابع.القدرة الاستيعابية

القدرة الاستيعابية للمنصة هي 9t ؛ حجم المنصة: 5740 مم × 2800m.

تصميم هيكل الخزانة الخلفي معقول ، ويعتمد مفهوم تصميم الانقسام المعياري ، ويوسع بفعالية مساحة التثبيت ومساحة تبديد الحرارة. يتم ترتيب المحرك والمولد على الجانب الأيمن من الخزانة ، ويتم تقسيم المساحة بأكملها على الجانب الأيسر إلى منطقتين مفتوحتين. يتم توفير مساحة التثبيت والتشغيل الكافية لتركيب اللحام وصيانته.

من أجل تقليل اهتزاز الجهاز بأكمله ، يتم توفير دعم خاص وامتصاص الصدمات. يحتوي اهتزاز الجهاز لالتقاط المعدات على اهتزاز عالي التردد ، واهتزاز منخفض التردد عالي التردد من أجل منع الحمل المعدات التي تضررت بسبب الاهتزاز ، وعزل الاهتزاز ، ويحتاج إلى أن تعتمد على امتصاص الصدمات إلى عزلات الاهتزاز السلبي ، وبعض صبيات الصدمات الكبيرة ، وبعض العوامل المتساقطة ، وهي شركة تصويات ، الامتصاص ، كما هو موضح في الشكل أدناه ، تأكد من تلبية متطلبات البناء الميداني.

الثامن. جهاز السلامة

جهاز قفل السلامة ، يمكن للمشغل سحب ذراع التشغيل بعد مغادرة الكابينة ، والمعدات في حالة توقف لمنع القيادة العرضية ؛ تحتوي أداة مراقبة المعدات الموردة على وظيفة إنذار الشاشة لدرجة حرارة ماء المحرك ، ودرجة حرارة الزيت مرتفعة للغاية ، وضغط الزيت منخفضًا جدًا ووظيفة الحماية التلقائية.

تم تجهيز الجهاز بجهاز حماية الدائرة القصيرة الكهربائية الضرورية ، والتأمين الكامل ومفتاح حماية تسرب من المستوى لضمان سلامة المشغلين والمعدات.

تركيب المعدات مناسب وسريع ، يتم تقصير وقت التشغيل ، والصيانة بسيطة.

1 ، يتم ترتيب أجزاء الصيانة اليومية في الخارج وسهلة التشغيل.

2 ، اعتماد أجزاء نقل الطاقة الخالية من الصيانة ، تقلل بشكل كبير من عبء عمل الصيانة.

3 ، يحتوي المحرك على مرشح مسبق يمتد إلى حد كبير فترة الصيانة وعمر خدمة المعدات.

معلمات المنتج

جدول المعلمات الفنية
رقم النموذج	HG85	HG100	HG125	HG160
الأبعاد العامة/ldh (مم)	462023002930	515023702955	515023702955	631030003300
وزن التشغيل بدون تحميل	8.8t	10t	10t	13T
زاحف ملامسة الأرض ضغط محدد	28.5kpa	28.5kpa	28.5kpa	28.5kpa
التداول	≤30 درجة	≤30 درجة	≤30 درجة	≤30 درجة
الجر	≤91kn	≤91kn	≤91kn	≤91kn
السرعة ذات السرعة المنخفضة	0 ~ 2.9 كم/ساعة	0 ~ 2.9 كم/ساعة	0 ~ 2.9 كم/ساعة	0 ~ 3.7 كم/ساعة
سرعة السرعة عالية السرعة	0 ~ 4.6 كم/ساعة	0 ~ 4.6 كم/ساعة	0 ~ 4.6 كم/ساعة	0 ~ 6.4 كم/ساعة
دقيقة خلوص	450mm	600mm	600mm	600mm
تتبع طول الهروب	2800mm	2760mm	2760mm	3100mm
تباعد المسار	1750mm	1770mm	1770mm	2150mm
عرض المسار	480mm	570mm	570mm	570 م

بيانات الجهاز الأساسية
رقم النموذج	HG85	HG100	HG125	HG160
محرك
رقم النموذج	Cummins 6B5.9-C130	Cummins 6BTA5.9-C170	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C205
القوة المقدرة	97kw	127kw	132 كيلو واط	155 كيلو واط
السرعة المقدرة	2200 دورة في الدقيقة	2200 دورة في الدقيقة	2200 دورة في الدقيقة	2200 دورة في الدقيقة
النظام الكهربائي	24 فولت	24 فولت	24 فولت	24 فولت
بداية	6.6kw/8.25hp	6.6kw/8.25hp	6.6kw/8.25hp	6.6kw/8.25hp
النزوح	5.9L	5.9L	5.9L	5.9L
Cenerator
رقم النموذج	Stamford UCI224G	Stamford UCI274C	Stamford UCI274E	Stamford UCI274F
القدرة المقدرة	85kva	100 كيفا	125kva	160kva
الجهد المقنن	220V/380V	220V/380V	220V/380V	220V/380V
التردد المقنن	50 هرتز	50 هرتز	50 هرتز	50 هرتز
النظام الهيدروليكي
مضخة الخرج	220 لتر/دقيقة	220 لتر/دقيقة	220 لتر/دقيقة	220 لتر/دقيقة
ضغط العمل	29MPA	29MPA	29MPA	29MPA
ناتج مضخة الرافعة	35 لتر/دقيقة	35 لتر/دقيقة	35 لتر/دقيقة	90 لتر/دقيقة
ضغط العمل	20mpa	20mpa	20mpa	30mpa
رافعة
يصنع	بالفينجر	بالفينجر	بالفينجر	بالفينجر
السعة الرفع	≤3200 كجم	≤3200 كجم	≤3200 كجم	≤5000kgs
الوصول إلى المسافة	≤5.6m	≤7.8m	≤7.8m	≤8m
شكل دوار	360 درجة	360 درجة	360 درجة	360 درجة

صور المنتج

تشارك Wincoo Engineering Co. ، Ltd (Wincoo) في تقديم الحلول/المعدات الأكثر ملاءمة للعميل ، المصنعين ، شركات EPC/C على تصنيع الأنابيب ، بناء الخزانات ، إنشاء خطوط الأنابيب ، خطوط الإنتاج الصناعية ، مشروع الطاقة النظيفة والمجال الصناعي الآخر.

خدماتنا وقوتنا
لدينا قدرة على توفير حلول قابلة للتطبيق لدعم العملاء لمنحهم وقت تنفيذ مشروع أقصر ، وتكلفة أقل من ساعة الإنسان وطريقة بناء/تصنيع أعلى الكفاءة وجودة أفضل خلال مرحلة تقديم عطاءات المشروع.

مرفق العميل المستندة إلى مساحة الموقع/الموقع ، نحن قادرون على دراسة/تصميم وتقديم التكوينات المتطابقة في جدول المشروع والجودة والتكلفة والإنتاجية لضمان وتيرة الإنتاج تتوافق مع متطلبات المشروع.

لدعم تنفيذ المشروع ، نحن على استعداد دائمًا للعمل كرجل إطفاء لإعطاء إمدادات سريعة على مواد المشروع من مختلف المواد الاستهلاكية والأدوات والمعدات/الآلات إلى البضائع الخاصة. مع المرونة ، يسعدنا أيضًا الأداء كوكيل شراء في الصين للبحث عن موارد التوريد المطلوبة.
