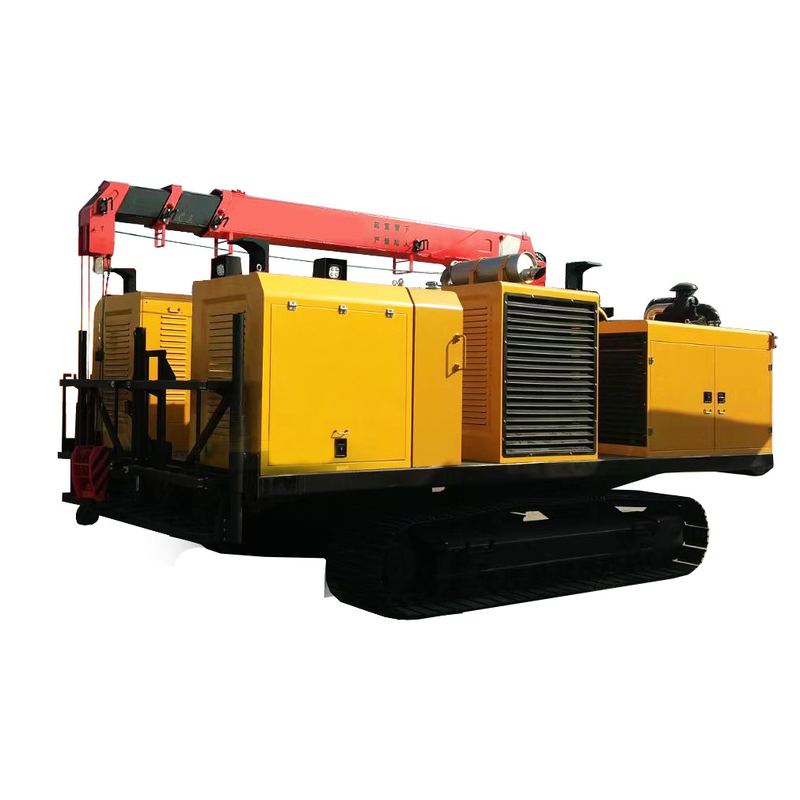

مزود الطاقة لجهاز لحام لينكولن في بناء الأنابيب

تفاصيل المنتج

مكان المنشأ: جيانغسو، الصين

اسم العلامة التجارية: WINCOO

شروط الدفع والشحن

الأسعار: $136,800.00/sets 1-99 sets

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:

الحالة:	جديد	الضمان:	سنة واحدة
الصناعات المطبقة:	مصنع التصنيع ، أعمال البناء	الوزن (كغ):	13000
موقع صالة العرض:	لا شيء	الفيديو الخروج التفتيش:	تم توفيرها
تقرير اختبار الآلة:	تم توفيرها	نوع التسويق:	منتج جديد 2022
ضمان المكونات الأساسية:	سنة واحدة	المكونات الأساسية:	المحرك، علبة التروس، المحرك، مضخة
نقطة بيع فريدة من نوعها:	كفاءة تشغيل عالية	اسم المنتج:	PayWelder
تطبيق:	محطة لحام	خدمة ما بعد البيع:	دعم الفيديو
الكلمات الرئيسية:	جرار اللحام

الحالة:	جديد
الضمان:	سنة واحدة
الصناعات المطبقة:	مصنع التصنيع ، أعمال البناء
الوزن (كغ):	13000
موقع صالة العرض:	لا شيء
الفيديو الخروج التفتيش:	تم توفيرها
تقرير اختبار الآلة:	تم توفيرها
نوع التسويق:	منتج جديد 2022
ضمان المكونات الأساسية:	سنة واحدة
المكونات الأساسية:	المحرك، علبة التروس، المحرك، مضخة
نقطة بيع فريدة من نوعها:	كفاءة تشغيل عالية
اسم المنتج:	PayWelder
تطبيق:	محطة لحام
خدمة ما بعد البيع:	دعم الفيديو
الكلمات الرئيسية:	جرار اللحام

مزود الطاقة لجهاز لحام لينكولن في بناء الأنابيب

شركة وينكو للهندسة

وينكوو هندسة الشركة المحدودة (WINCOO) تعمل في تقديم الحلول/المعدات الأكثر ملاءمة للعميل، والمصنعين، وشركات EPC/C على تصنيع الأنابيب، وبناء الخزانات،بناء خطوط الأنابيب، خطوط الإنتاج الصناعي، مشروع الطاقة النظيفة ومجال صناعي آخر.

جرار الحرارة سلسلة HG،المعروف أيضا باسم حاوية الدفع، هو الخيار المثالي لحام خطوط الأنابيب.
وتجعله مناسبًا لظروف العمل الصعبة. تم تصميمه لتكون سهلة الصيانة في الموقع: جميع مكوناته مثل المحرك والمولد والرافعة ،المضخة الهيدروليكية وما إلى ذلك قد اختار من كبار الموردين مع شبكة المساعدة العالميةما هو أكثر من ذلك، لإعطاء أقصى قدر من المرونة والقيمة مقابل المال في الموقع. يمكن تخصيص سلسلة HG الجرار لحام حسب متطلباتك.

وصف المنتجات

HG series welding workstation is a pipeline welding equipment developed by our company according to the technical development requirements of long-distance pipeline and the experience of similar products at home and abroad.استخدام تكنولوجيا القيادة الهيدروليكية الكاملة المشي، المكونات الرئيسية لاستخدام المكونات الهيدروليكية الشهيرة دوليا، تحسين الأداء التقني وموثوقية السيارة،الوصول إلى مستوى المنتجات المماثلة في الخارجيمكن أن يحمل آلة لحام كهربائية، ضاغط الهواء وغيرها من المعدات.

تستخدم محطة العمل لحام سلسلة HG محرك الديزل ذات العلامة التجارية الشهيرة دولياً كمصدر طاقة ، ويتمتع نظام توليد الطاقة المثبت على السيارة بقدرة إمدادات الطاقة الخارجية 160kva.نظام توليد الكهرباء يعتمد على شكل نقل مباشر، والتي لديها مزايا البنية البسيطة، وأقل نقاط خطأ، وحجم صغير، وكفاءة عالية، ونقل ثابت، وانخفاض في الضوضاء وانخفاض في استهلاك الطاقة.وفقًا لميزة تشغيل محطة العمل لحام تصميم خاص لنظام المشي الكامل للدفع الهيدروليكي، القدرة على الطرق الوعرة قوية، باستثناء قد في منطقة عامة القيادة على الطرق، ولكن أيضا مناسبة في الصحراء، التربة فضفاضة،الهضبة وهلم جرا البيئة المنطقة السيئة يحمل على عمليات البناء الهندسة الحقل الكبير.

تتبنى أجزاء غطاء الجهاز تصميم الباب الأيسر واليمين ، وهو مريح للصيانة اليومية. كما تم تجهيز السيارة بصندوق أدوات لتسهيل تخزين أدوات العمل الصغيرة.

المكون الرئيسي للمنتج

I. المحرك

كامينز 6btaa-5.9-c202 (2200) أربع ضربات، توربو، بدء الكهرباء المباشرة، ديزل مبرد بالماء.

المحرك لديه احتياطي طاقة عال، قوة قوية، جودة توليد الطاقة مستقرة وصيانة مريحة.مع نظام تبريد المحرك المحسن و هيكل خزان المياه الكبير، كانت قادرة على تحمل البيئة عالية درجة الحرارة من مكتب خطوط الأنابيب في الهند والبيئة منخفضة درجة الحرارة من الهندسة الروسية.

تم تجهيز المعدات القياسية بمرشح هواء مسبق ، والذي يمكن أن يزيل 95٪ من الغبار والشوائب في نظام امتصاص الهواء عن طريق إضافة مرشح هواء مسبق ،والتي يمكن أن تمدد وقت تنظيف واستبدال عنصر فلتر الهواء من 6 إلى 10 مرات، تقليل ارتداء مبكر للمحرك، وتوسيع عمر الخدمة للمحرك، وتحسين قدرة المعدات على التكيف مع البيئة.

محرك كومينز ، مصمم للأداء والمتانة واقتصاد الوقود ، بمستوى انبعاثات G3. مناسبة على نطاق واسع للبيئة: درجة حرارة من -42 إلى 55 درجة مئوية ، الرطوبة أقل من 90٪.

II. بنظام توليد الطاقة

جزء الطاقة من مولد تعتمد علامة تجارية كومينز، ويعتمد مولد منتجات ستانفورد من العلامة التجارية الشهيرة الدولية.

الطراز: رقم UCI274F

الطاقة الإخراجية الاسمية: 160 كيلو فا

تدابير مكافحة التآكل: ثلاثة معالجات مكافحة الطلاء

إنتاج مولد: نظام سلكي ثلاثي مرحلة أربعة

خصائص نظام توليد الطاقة:

1) تصميم تعليق محايد، خط الصفر غير متأصل.

2) مفتاح توليد الطاقة الرئيسي له وظائف منع فقدان المرحلة ، فوق التيار والصدمة الكهربائية.

3) أجهزة قطع الدوائر لكل قسم من مراحل هي في حالة فقدان المرحلة ، فوق التيار والصدمة الكهربائية.

4) يجب أن تكون جميع المقابس مقاومة للماء.

III. Tنظام الرافيل

هيكل لجهاز الحفر الهيدروليكي المستورد تكنولوجيا هيكل، جنبا إلى جنب مع حالة العمل من الطلب محطة الطاقة الهيدروليكية المتنقلة، هيكل خاص مخصص، هيكل ثابت،قدرة حمل قوية، استقرار جيد، منصة ممتازة لتوسيع، لتجنب تحويل هيكل الحفرة يؤدي إلى تطوير السيارة، والقدرة على تحمل والفقراء، والفقراء فقير التخفيف والصلابة؛نظام المشي يتبنى "أربع عجلات وحزام واحد" وآلية التوتر، والذي يحتوي على قدرة قوية على الاستخدام، والتبادل الجيد والجودة الموثوقة. المعدات القياسية هي لوحة مسار ثلاثية الأضلاع 600 ملم.تختلف عن محطة الطاقة المتنقلة الهيدروليكية بالكامل مع تحويل هيكل الحفار، المنتجات المقدمة من شركتنا لديها مجموعة واحدة أخرى من عجلات الدعم، مع 7 عجلات الدعم على كل جانب، مما يزيد من طول الأرض، ويعزز استقرار السيارة،يضمن بشكل خاص استقرار التسلق، يحسن من قدرة التسلق، ويجعل القيادة سلسة وآمنة.

الحد الأدنى للفرار عن الأرض هو 560 ملم، زاوية الاقتراب هي 35 درجة، وزاوية المغادرة هي 38 درجة. استنادا إلى المنتج السابق،الجزء السفلي من هيكل الشكل لصيانة المحرك ونظام الحركة، والصيانة مريحة، والأسفل من النموذج إلى النخاع النتيجة في القدرة على التجديف هو ضعيف،من السهل تخزينها في قاع السفينة تشكل الرواسب وغيرها لا يمكن أن تؤثر على العيوب مثل عمر الخدمة للمعدات، منتجات شركتنا إلغاء الجزء السفلي من النموذج هو هيكل مغلق تماما، مع ثمانية هيكل الإطار شعاع، المحرك والتحويل، الخ معظم الأجزاء فوق المنصة،صيانة المعدات مريحة، القدرة على التجديف قوية، عمق يصل إلى 1100 مم.

باعتماد تقنية التروس الهيدروليكية ، يتم التحكم في المسارات اليسرى واليمنى بواسطة المقبضين على التوالي ، والتي يمكن أن تحقق كل من القيادة من جانب واحد والقيادة في الموقع.لديها خصائص من السهل على تعلم، خفيفة ومرنة، آمنة وموثوقة.

نظام الفرامل للاعتماد لتجنب نظام الفرامل، وفرامل المركبة وفرامل الوقوف ومحرك المشي وجهاز تخفيف متكاملين معًا، مع وظائف الربط،الذي يعمل على مقبض القيادة، نظام الفرامل يرفع تلقائيًا ، إلى القيادة ، العقب مرة أخرى إلى المتوسط ، الفرامل التلقائية ، نظام الفرامل يمكن أن يوقف الفرامل ، لضمان أن تشغيل نظام الفرامل مرن ،الكبح الآمن والموثوق به.

الهيدروليكية بالكامل القيادة الزحفية، مع التصميم القوي، والقدرة على الطرق الوعرة قوية وأداء الكبح الموثوق بها.

IV. Hنظام الهيدروليك

يعتمد النظام الهيدروليكي للهيكل على النظام الهيدروليكي الحساس للحمل من Danfoss الأمريكية و Doosan مع تكنولوجيا الحفر الناضجة ، والتي تنتمي إلى النظام الهيدروليكي المغلق.

نظام الرافعة يتبنى النظام الهيدروليكي الناضج لتحكم الصمام المفتوح ، والذي يتكون من مضخة العدادات ، ومركب الرافعة الهيدروليكي ، والأسطوانة الهيدروليكية ، وصمام متعدد الطرق وصمام التوازن.

شركتنا تلتزم بالتحسين، والأنابيب الرأسية والأفقية، زوج صلب ناعم، منظمة،مفهوم تصميم الحماية الثابتة المعقول والموثوق به لتصميم وتثبيت خطوط الأنابيب الهيدروليكية، الأجزاء الهيدروليكية الرئيسية والأنابيب على المنصة في لمحة، والمتدرجة، في المنصة من المكونات الهيدروليكية مجرد إزالة الغطاء قليلا المسمار يمكن أن تكون مريحة للصيانة،حتى تكون أجزاء النظام الهيدروليكي للسيارة سهلة الإصلاح والصيانة، جميع الضغوط الاسمية على خط الأنابيب أعلى من الضغط الهيدروليكي 1.5 مرة.الخراطيم الهيدروليكية من Manuli والسدادات المصنعة بتكنولوجيا إيطالية محترفة مناسبة للعمل العادي للمعدات تحت درجة حرارة المحيط من -40 °C -- + 50 °C.

(في)نظام الرفع

تكوين الرافعة القياسي يعتمد على رافعة خاصة لسيارة البناء ، تدور باستمرار 360 درجة ؛ الرافعة هي رافعة بروم قابلة للطي ؛ أقصى مدى عمل 8.5m ؛ أقصى عزم رفع 132.3 kn.m ؛الحمل الاسمي للرفع: 6.3t. شكل التغير في نطاق الإطارات: تغير في نطاق الأسطوانة الهيدروليكية.

رافعة PALFINGER، العلامة التجارية الشهيرة في العالم، الهيدروليكية القيادة الجهاز التلسكوبي الرافعة، 360 درجة الدوران. (الماركات الأخرى متوفرة)

VI. الإنسان-الآلة

اعتمدوا كابينة الحفر، إنها تتبنى تصميمًا سهلًا، عملية صناعة القوالب، والجملة جميلة وسخية.والنوافذ في الزاوية اليسرى السفلية تضمن رؤية واسعة للسائق، تواصل مريح مع العالم الخارجي، وتسهيل القيادة. يتم تثبيت أغطية الوسائد الهوائية في جميع الأجزاء المتحركة من مقصورة لضمان ضيق جيدة من مقصورة.

المقصورة بأكملها تعتمد التخفيف الهيدروليكي للحد من الاهتزاز، والذي يزيل بشكل فعال الضرر من الاهتزازات الماكينة بأكملها للناس والأشياء في المقصورة،ويحسن كثيرا من راحة المشغلين.

يتم تصنيع قفل باب السائق من الصلب ، والذي يستخدم أساسًا لقفل باب السائق من الحفارات مثل هيتاشي وهونداي. المواد هي أساسًا الصلب ST12 ، 45 # و 10 # الصلب.عمود دبوس الكابينة مصنوع من الصلب المصبوب 35 #.

السابع.قدرة الحمل

السعة الحاملة للمنصة هي 9 طن ؛ حجم المنصة: 5740mm × 2800mm.الملحن شبه الآلي DC400 / NL23P (بما في ذلك توصيل كابلات الطاقة والأسلاك ، إلخ.) ويمكن تركيب ضاغط الهواء المصنوع في الولايات المتحدة في محطة توليد الطاقة المتنقلة لتلبية ظروف الخدمة.

تصميم هيكل الخزانة الخلفية معقول ، واعتمد مفهوم تصميم التقسيم الوحدي ، ويوسع مساحة التثبيت ومساحة تبديد الحرارة بفعالية.يتم ترتيب المحرك والمولد على الجانب الأيمن من الخزانةتم تقسيم المساحة بأكملها على الجانب الأيسر إلى منطقتين مفتوحتين. تم توفير مساحة تثبيت وتشغيل كافية لتثبيت وصيانة اللحام.

من أجل تقليل اهتزاز الماكينة بأكملها ، يتم توفير دعم خاص ومدفئ للصدمات. اهتزاز الماكينة لالتقاط المعدات لديه اهتزازات عالية ومنخفضة التردد ،اهتزازات عالية التردد منخفضة الارتفاع لمنع تلف معدات الحمل بسبب الاهتزازات، عزل الاهتزاز، تحتاج إلى أن تكون مبنية على امتصاص الصدمات تنتمي إلى عزل الاهتزاز السلبي، وبعض تحمل معدات تركيب قوة القدمين منخفضة عاملين،شركة أنابيب عشوائية لحمل المعدات مثل خزانة التحكم الكهربائية وآلة لحام الكهربائية دعامة تركيب خاصة ومناطق اتصال مخصصة أكبر مدفئ صدمات المطاط، كما هو مبين في الشكل أدناه، وضمان أن تلبي متطلبات البناء الميداني.

VIII. جهاز الأمان

جهاز القفل الآمن، يمكن للمشغل سحب رافعة التشغيل بعد مغادرة المقصورة، والمعدات في حالة توقف لمنع القيادة العرضية.جهاز مراقبة المعدات الموردة لديه وظيفة إنذار عرض درجة حرارة مياه المحرك، درجة حرارة الزيت مرتفعة جدا، ضغط الزيت منخفض جدا ووظيفة حماية التوقف التلقائي.

المعدات مجهزة بجهاز الحماية الكهربائية اللازمة لقطع قصير ، والتأمين الكامل ومفتاح الحماية من التسرب على مستويين لضمان سلامة المشغلين والمعدات.

تركيب المعدات مريح وسريع، ويقصر وقت التشغيل، والصيانة بسيطة.

1، يتم ترتيب أجزاء الصيانة اليومية في الخارج، سهلة التشغيل.

2، واعتمد قطع نقل الطاقة الخالية من الصيانة، وتقليل عبء العمل الصيانة إلى حد كبير.

3، يحتوي المحرك على مرشح مسبق يطيل بشكل كبير فترة الصيانة وعمر الخدمة للمعدات.

معايير المنتج

جدول المعلمات التقنية
رقم الطراز	HG85	HG100	HG125	HG160
الأبعاد الإجمالية/LDH ((ملم)	462023002930	515023702955	515023702955	631030003300
وزن التشغيل بدون حمولة	8.8T	10T	10T	13T
الضغط المحدد للجرافة في اتصال بالأرض	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
قابلية التدرج	≤30 درجة	≤30 درجة	≤30 درجة	≤30 درجة
الجر	≤ 91kn	≤ 91kn	≤ 91kn	≤ 91kn
سرعة القيادة - سرعة منخفضة	0~2.9km/h	0~2.9km/h	0~2.9km/h	0~3.7km/h
القيادة بسرعة عالية السرعة	0~4.6km/h	0~4.6km/h	0~4.6km/h	0~6.4km/h
الحد الأدنى للخلاء	450ملم	600ملم	600ملم	600ملم
طول الممر	2800ملم	2760ملم	2760ملم	3100ملم
المسافة بين المسارات	1750ملم	1770ملم	1770ملم	2150ملم
عرض المسار	480ملم	570ملم	570ملم	570م

البيانات الأساسية للجهاز
رقم الطراز	HG85	HG100	HG125	HG160
المحرك
رقم الطراز	كومينز 6B5.9-C130	كومينز 6BTA5.9-C170	كومينز 6BTA5.9-C180	كيمينز 6BTA5.9-C205
الطاقة الاسمية	97 كيلوواط	127 كيلوواط	132 كيلوواط	155 كيلوواط
السرعة الاسمية	2200 دورة في الدقيقة	2200 دورة في الدقيقة	2200 دورة في الدقيقة	2200 دورة في الدقيقة
نظام كهربائي	24 فولت	24 فولت	24 فولت	24 فولت
بداية	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP
النزوح	5.9 لتر	5.9 لتر	5.9 لتر	5.9 لتر
محرّق
رقم الطراز	ستامفورد UCI224G	ستامفورد UCI274C	ستامفورد UCI274E	ستامفورد UCI274F
السعة الاسمية	85KVA	100 كيلو فولت	125KVA	160KVA
الجهد الاسمي	220V/380V	220V/380V	220V/380V	220V/380V
التردد المسموح به	50 هرتز	50 هرتز	50 هرتز	50 هرتز
النظام الهيدروليكي
طاقة المضخة القصوى	220 لتر/دقيقة	220 لتر/دقيقة	220 لتر/دقيقة	220 لتر/دقيقة
ضغط العمل	29Mpa	29Mpa	29Mpa	29Mpa
طاقة مضخة الرافعة	35 لتر/دقيقة	35 لتر/دقيقة	35 لتر/دقيقة	90 لتر/دقيقة
ضغط العمل	20Mpa	20Mpa	20Mpa	30Mpa
الرافعة
اجعل	أصابع اليد	أصابع اليد	أصابع اليد	أصابع اليد
قدرة الرفع	≤3200كغ	≤3200كغ	≤3200كغ	≤ 5000 كجم
مسافة وصول	≤5.6m	≤ 7.8m	≤ 7.8m	≤8m
الشكل الدوار	360 درجة	360 درجة	360 درجة	360 درجة

صور المنتج

وينكوو هندسة الشركة المحدودة (WINCOO) تعمل في تقديم الحلول/المعدات الأكثر ملاءمة للعميل، والمصنعين، وشركات EPC/C على تصنيع الأنابيب، وبناء الخزان،بناء خطوط الأنابيبخطوط الإنتاج الصناعي، مشروع الطاقة النظيفة ومجال صناعي آخر.

خدماتنا وقوتنا
لدينا القدرة على توفير حلول قابلة للتنفيذ لدعم العملاء ليتم منحهم وقت أقصر لتنفيذ المشروع،انخفاض تكلفة الساعات العاملة وأكثر كفاءة طريقة البناء / التصنيع وجودة أفضل خلال مرحلة عرض المشاريع.

بناءً على توافر المنشأة / المساحة في الموقع للعميل ، نحن قادرون على دراسة / تصميم وتقديم تكوينات مطابقة لجدول المشاريع ، الجودة ،التكلفة والإنتاجية لضمان وتيرة الإنتاج تتماشى مع متطلبات المشروع.

لدعم تنفيذ المشروع، نحن دائما على استعداد للعمل كإطفاء لإعطاء إمدادات سريعة على مواد المشروع من مختلف المواد الاستهلاكية والأدوات والمعدات / الآلات إلى البضائع الخاصة.مع المرونة، نحن سعداء أيضا للقيام كوكيل المشتريات في الصين للبحث عن موارد التوريد المطلوبة.
