200 كجم وزن أنبوب بناء آلة لحام خطوط الأنابيب/الأنابيب المدارية المغناطيسية الأوتوماتيكية

تفاصيل المنتج

مكان المنشأ: جيانغسو، الصين

اسم العلامة التجارية: wincoo

شروط الدفع والشحن

الأسعار: $6,150.00/sets 1-999 sets

تفاصيل التغليف: كرتون

القدرة على العرض: 3000 مجموعة / مجموعات شهرياً

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:

الحالة:	جديد	النوع:	آلة المتفرعة الأنابيب
الفيديو الخروج التفتيش:	غير متوفرة	تقرير اختبار الآلة:	تم توفيرها
نوع التسويق:	المنتج العادي	ضمان المكونات الأساسية:	اتصل بنا
المكونات الأساسية:	اتصل بنا	القوس الحالي:	500 أ
نوع المحرك:	محرك AC	الأبعاد:	243331 سم
الاستخدام:	آلة لحام	الجهد:	220 فولت ، 220 فولت
القوة:	9 كيلو فولت أمبير	الوزن (كغ):	200 كغ
الضمان:	سنة واحدة	النقاط الرئيسية للبيع:	عالية الدقة
الصناعات المطبقة:	متاجر مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، المزارع ، تجارة التجزئة ، أعمال البناء	موقع صالة العرض:	مصر ، كندا ، إيطاليا ، فرنسا ، اليابان
تطبيق:	بناء الأنابيب	سرعة المشي:	0-700mm/min
المحرك المتحرك:	DC24V 18RPM	استخدام:	آلة لحام الأنابيب
خدمة ما بعد البيع:	الدعم الفني بالفيديو	العلامة التجارية:	وينكو
الوظيفة:	اللحام المغناطيسي	اسم المنتج:	آلة اللحام المدارية
الكفاءة:	90%

الحالة:	جديد
النوع:	آلة المتفرعة الأنابيب
الفيديو الخروج التفتيش:	غير متوفرة
تقرير اختبار الآلة:	تم توفيرها
نوع التسويق:	المنتج العادي
ضمان المكونات الأساسية:	اتصل بنا
المكونات الأساسية:	اتصل بنا
القوس الحالي:	500 أ
نوع المحرك:	محرك AC
الأبعاد:	243331 سم
الاستخدام:	آلة لحام
الجهد:	220 فولت ، 220 فولت
القوة:	9 كيلو فولت أمبير
الوزن (كغ):	200 كغ
الضمان:	سنة واحدة
النقاط الرئيسية للبيع:	عالية الدقة
الصناعات المطبقة:	متاجر مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، المزارع ، تجارة التجزئة ، أعمال البناء
موقع صالة العرض:	مصر ، كندا ، إيطاليا ، فرنسا ، اليابان
تطبيق:	بناء الأنابيب
سرعة المشي:	0-700mm/min
المحرك المتحرك:	DC24V 18RPM
استخدام:	آلة لحام الأنابيب
خدمة ما بعد البيع:	الدعم الفني بالفيديو
العلامة التجارية:	وينكو
الوظيفة:	اللحام المغناطيسي
اسم المنتج:	آلة اللحام المدارية
الكفاءة:	90%

200 كجم وزن أنبوب بناء آلة لحام خطوط الأنابيب/الأنابيب المدارية المغناطيسية الأوتوماتيكية

شركة وينكو للهندسة المحدودة

النوع الكهربائي

النوع اليدوي

مقدمة المنتج

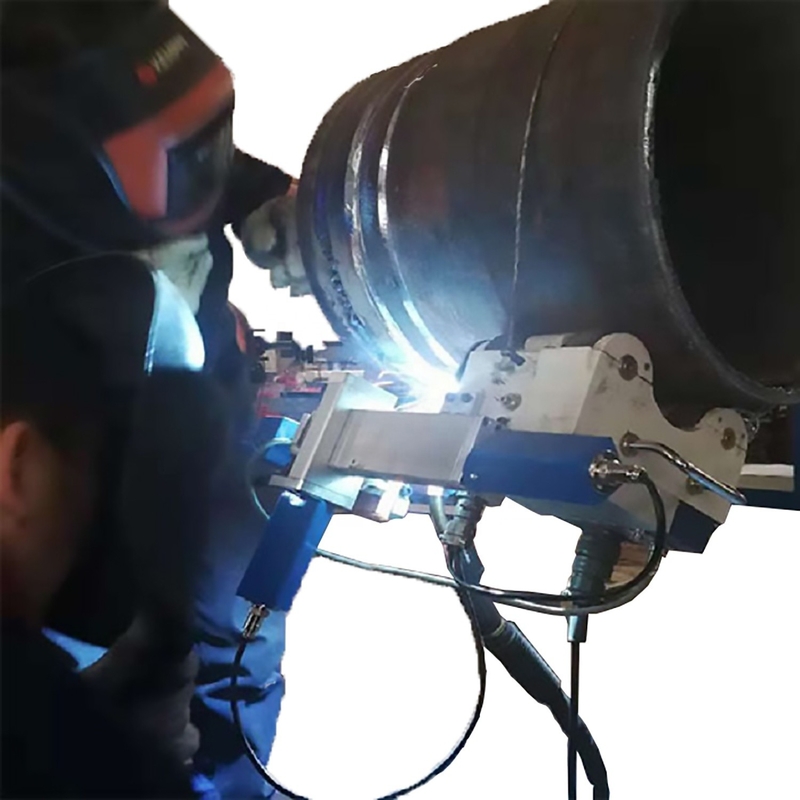

WQ-III مناسبة للحام الجدران الداخلية والخارجية لخطوط الأنابيب. لا توجد قضبان مطلوبة ويمكن إجراء اللحام على طول السطح المقوس لقطعة العمل.

يستخدم جرار اللحام الأوتوماتيكي CO2 على نطاق واسع في السفن والجسور والقاطرات والهياكل الفولاذية والصناعات البتروكيماوية وغيرها من الصناعات ، وهو مناسب لمجموعة متنوعة من هياكل اللحام ، مثل: لوحة التعزيز ، لوحة الضلع ، الأجزاء المتقاطعة من اللحام ، لحام شعاع الصندوق ، إلخ. . مزاياه الرئيسية هي:

1 ، تقليل كثافة اليد العاملة وتحسين بيئة العمل ؛

2 ، لتحسين كفاءة العمل ، فهي 1.5 ضعف اللحام اليدوي ؛

3 ، تجنب الجودة الرديئة لدرزة اللحام الناتجة عن العوامل البشرية ، معدل عيوب اللحام اليدوي حوالي 20٪ ، ولن ينتج جرار اللحام الأوتوماتيكي معدل عيوب اللحام بسبب اللحام الاصطناعي. لذلك ، فإن فائدته الشاملة أعلى بنسبة 200٪ تقريبًا من اللحام اليدوي ؛

4 ، درجة عالية من التشغيل الآلي لضمان استقرار جودة اللحام ؛

5 ، عملية بسيطة ومريحة ، لا تحتاج إلى عمال فنيين ماهرين للغاية.

ميزات المنتج

1 ، WQ-III هو جهاز لحام أوتوماتيكي متأرجح ، يمكن للحام واحد الحصول على لحام أوسع.

2 ، يمكن تعديل سرعة التأرجح ، ونطاق التأرجح ، والموضع المركزي ووقت الإقامة الأيسر والأيمن ، ومناسب لمختلف مواصفات اللحام.

3 ، حجم صغير ، خفيف الوزن ، سهل التركيب والتحريك ، يمكن للعمال غير المهرة أيضًا إجراء اللحام.

4 ، يتم تثبيت مغناطيس دائم لتجنب فصل خط اللحام أثناء اللحام.

بيئة التطبيق

مناسب للحام الأنابيب للهياكل الفولاذية المختلفة.

المكونات الرئيسية

المكونات: جهاز تأرجح مسدس اللحام ، المنزلق ، مقبض مسدس اللحام ، صندوق التحكم ، لوحة التحكم وغيرها من الملحقات:

1 ، جهاز التأرجح: يستخدم لدفع مسدس اللحام للحام البندول المتأرجح

2. جزء القيادة: يتكون جهاز قيادة العربة من أربع عجلات مغناطيسية ، وتروس حلزونية ، وسلاسل وعجلات مسننة

3 ، جزء المنزلق: يستخدم لضبط موضع مسدس اللحام ، يمكنك ضبط الموضع بدقة قبل وبعد اللحام.

4 ، تركيب مسدس اللحام: جهاز تثبيت مسدس اللحام ، يمكنه ضبط زاوية مسدس اللحام.

5 ، صندوق التحكم: يمكن تعديل جميع حركات الجرار. للحصول على التفاصيل ، راجع طريقة تشغيل لوحة التحكم

مقدمة لوحة التحكم

1 ، مقبض لضبط التيار والجهد: أدر المقبض في اتجاه عقارب الساعة لزيادة القيمة (يحتوي الجرار على قابسين للطاقة 3P و 8P ، عند استخدام قابس 3P ، يكون مقبض ضبط التيار والجهد غير صالح ، ثم يجب ضبط التيار والجهد من وحدة التغذية السلكية ؛ مقبض التحكم في التيار والجهد فعال عند استخدام قابس 8P) ؛

2 ، مقبض الاختيار للحام / عدم اللحام: يجب أن يكون المقبض في وضع اللحام للحام ؛

3 ، تغذية النقطة: جهاز تغذية الأسلاك اليدوي ؛

4 ، مفتاح المشي: التحكم في سير السيارة وتوقفها ، إذا تم وضع مفتاح "اللحام / عدم اللحام" في وضع "عدم اللحام" ، افتح مفتاح المشي ، فإن الجرار يسير فقط دون لحام ؛

5 ، تعديل سرعة المشي: مقبض ضبط سرعة المشي للجرار. يوصى بضبط سرعة المشي للجرار بعد تشغيل مفتاح المشي ؛

6 ، اختيار اتجاه المشي: اختر المشي إلى اليسار أو اليمين ؛

7 ، مفتاح الطاقة ومؤشر الضوء: يضيء مؤشر الضوء بعد تنشيط الطاقة ؛

8 ، جزء التحكم في التأرجح: يمكنه ضبط سرعة التأرجح ، ونطاق التأرجح ، ووقت البقاء الأيسر والأيمن ، والموضع المركزي ووضع التأرجح ؛

معلمات المنتج

العناصر			المعلمات	ملحوظة
جرار	مزود الطاقة	تيار متردد 220 فولت
		الحجم	240 × 330 × 310 مم	العرض × الطول × الارتفاع
		وزن	16 كجم	بما في ذلك المتأرجح
		وضع الحركة	دفع رباعي	عجلة مغناطيسية
		سرعة المشي	0 ~ 700 مم / دقيقة
السيطرة	محرك التأرجح	تيار مستمر 24 فولت 18 دورة في الدقيقة
		نطاق تعديل مسدس اللحام	أعلى وأسفل
				من قبل وبعد	85 ملم
				نطاق تعديل الزاوية التشغيلية	360 درجة
				تنفيذ نطاق تعديل الزاوية	0 درجة
		وظيفة التشغيل	وضع التأرجح
				سرعة التأرجح	0-10 دورة في الدقيقة (إظهار مع مقياس)
				نطاق التأرجح	0-± 10 درجة (إظهار مع مقياس)
				تعديل وقت الإقامة الأيسر والأيمن	0-2 ثانية (إظهار مع مقياس)
				النطاق المركزي للحركة	0-± 8 درجة
				تغذية الأسلاك بالبوصة
				يبدأ / يتوقف المشي
				التحكم في تيار / جهد اللحام
				اختيار اتجاه المشي
				تنظيم سرعة المشي	0 ~ 1000 مم / دقيقة (إظهار مع مقياس)
				خيارات اللحام / عدم اللحام

قائمة التثبيت والتعبئة

أ. التحضير للحام

1 ، الأدوات اللازمة للحام هي آلات اللحام وأجهزة تغذية الأسلاك ؛

2 ، يلزم وجود كابلات تحكم خاصة (تيار متردد 220 فولت). تتطلب مصادر طاقة اللحام المختلفة كابلات مختلفة ؛

3 ، يلزم وجود خزانات CO2 للحام ؛

4 ، شعلة لحام أوتوماتيكية CO2 ؛

5 ، أدوات أخرى ضرورية ؛

ب. طريقة توصيل الجرار

1 ، قم بتركيب الجرار ووضع الجرار على سطح العمل ؛

2 ، قم بتركيب السلك على صينية تغذية الأسلاك واسحب السلك إلى نهاية الشعلة ؛

3 ، يتم توصيل نهاية الشعلة بوحدة تغذية الأسلاك ؛

4 ، يتم توصيل مصدر طاقة التحكم بمنفذ 8P للوحة التحكم الخاصة بالجرار ؛

5 ، يتم توصيل كابل طاقة التحكم بـ AC 220 ؛

6 ، يحتوي كابل التحكم الخاص على أربعة وصلات ، يتم توصيل أحدها بمصدر طاقة 220 فولت ، والآخر متصل بسيارة اللحام ، والآخران هما آلة اللحام وآلة نقل الأسلاك.

ج. قائمة التعبئة
اسم الأجزاء	الكمية	الوحدة	ملحوظة
جرار لحام المشي	1	مجموعة
الأنف المتأرجح	1	مجموعة
خط الطاقة	1	جهاز كمبيوتر	حوالي 10-15 م
كابل إشارة شعلة اللحام	1	جهاز كمبيوتر	حوالي 0.5 م
خط إشارة التأرجح	1	جهاز كمبيوتر	حوالي 0.5 م
تخصيص	1	جهاز كمبيوتر
أداة سداسية داخلية	1	مجموعة

صور المنتج

تشارك شركة Wincoo Engineering Co., Ltd (WINCOO) في توفير الحلول/المعدات الأكثر ملاءمة للعملاء والمصنعين وشركات EPC/C في تصنيع الأنابيب وبناء الخزانات وبناء خطوط الأنابيب وخطوط الإنتاج الصناعية ومشاريع الطاقة النظيفة وغيرها من المجالات الصناعية.

خدماتنا وقوتنا
لدينا القدرة على توفير حلول قابلة للتطبيق لدعم العملاء ليتم منحهم وقتًا أقصر لتنفيذ المشروع ، وتكلفة أقل لساعات العمل ، وكفاءة أعلى في طريقة البناء / التصنيع ، وجودة أفضل خلال مرحلة تقديم العطاءات للمشروع.

بناءً على توفر مساحة منشأة / موقع العميل ، يمكننا دراسة / تصميم وتقديم تكوينات متطابقة في جدول المشروع والجودة والتكلفة والإنتاجية لضمان أن وتيرة الإنتاج تتوافق مع متطلبات المشروع.

لدعم تنفيذ المشروع ، نحن دائمًا على استعداد للعمل كرجل إطفاء لتقديم إمدادات فورية على مواد المشروع من مختلف المواد الاستهلاكية والأدوات والمعدات / الآلات إلى البضائع الخاصة. بمرونة ، يسعدنا أيضًا أن نعمل كوكيل مشتريات في الصين للبحث عن موارد الإمداد المطلوبة.
